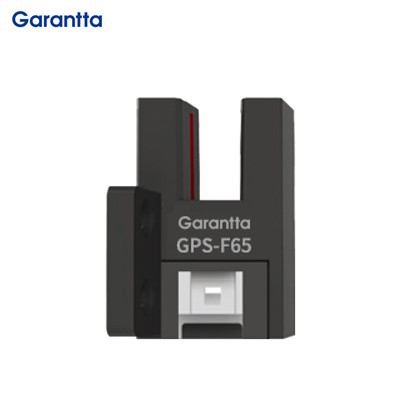

Fotoelektrični senzor utora

Fotoelektrični senzor utora naziva se i fotoelektrični prekidač tipa U-, konkavni fotoelektrični prekidač, granični prekidač putovanja itd. To je vrsta fotoelektričnog prekidača-zrake. To je infracrveni indukcijski fotoelektrični senzor, sastavljen od infracrvene-emisione cijevi, infracrvene-prijemne cijevi i čipa tiskane ploče. Koristi svjetlo kao medij, prima i pretvara infracrveno svjetlo između emitera svjetla i prijemnika svjetla kako bi otkrio položaj objekta. Fotoelektrični prekidači s konkavnim utorima uglavnom se koriste za granično pozicioniranje modula, očitavanje broja okretaja osovine (čitanje broja okretaja i brzine), detekciju pražnjenja papira ili tekstilne tkanine, granični hod ležaja itd., i naširoko se koriste.

• Užljebljeni tip koji zadovoljava međunarodne standarde
• Ultra-mala veličina, uvelike štedi prostor
• Automatizirani proces proizvodnje, ultra-visoka dosljednost
• Jednostavan i čvrst, vrhunska pouzdanost
• Velika i jasna više{0}}kutna indikatorska svjetla
• Dug vijek trajanja, brz-odziv, fleksibilna instalacija
• Protiv-jakih smetnji sunčeve svjetlosti, protiv-smetnji napajanja
• Savršen spoj brzine i cijene

1. Širina proreza: Objekt koji se detektira mora proći kroz prorez fotoelektričnog prekidača proreza, koji ne smije biti prevelik da blokira infracrveno svjetlo. Stoga bi širina utora fotoelektričnog prekidača u obliku slova U trebala biti šira od objekta koji se detektira i trebala bi postojati određena margina za laku instalaciju.

2. Izgled fotoelektričnog prekidača s utorom: s rupama za pričvršćivanje, vanjskim dimenzijama i više opcija za načine ugradnje, odaberite prema stvarnim uvjetima.

3. Položaj ugradnje: Prilikom ugradnje fotoelektričnog senzora utora, vanjski promjer nazubljenog diska za detekciju trebao bi premašiti točku detekcije za 1-2 mm. Na taj se način svjetlost može učinkovito blokirati.

4. Brzina odziva: ako postoji-brza aplikacija, potrebno je obratiti pozornost na to zadovoljava li frekvencija prebacivanja fotoelektričnog prekidača utora zahtjeve uporabe. Garantta fotoelektrični prekidači s utorima imaju ultra-veliku brzinu do 2KHz.

5. Čimbenici okoline: Ako se koristi u okruženju s jakim svjetlom, jakim sunčevim svjetlom ili prirodnim svjetlom, potrebno je odabrati senzor koji je otporan na jake svjetlosne smetnje. Garanttini fotoelektrični prekidači s utorima testirani su na jaku svjetlosnu interferenciju veću od 20 000 luksa.

6. Raznolikost oblika korita: U-tip, F-tip, R-tip, K-tip, L-tip

1. Širina utora. Otkriveni objekt treba proći kroz prorez optičke spojnice utor-da bi blokirao infracrveno svjetlo. Stoga bi širina utora fotoelektričnog senzora trebala biti šira od detektiranog objekta i imati određenu marginu za jednostavnu ugradnju.

2. Širina svjetlosnog proreza optičke spojnice-tipa utora (fotoelektrični prekidač). Ako je detektirani objekt nazubljeni disk, širina zuba nazubljenog diska je d, a širina utora zuba nazubljenog diska je f. Za fotoelektrični prekidač-tipa utora, širina svjetlosnog proreza optičkog sprežnika-tipa utora mora biti manja od d i manja od f. To može osigurati da se infracrveno svjetlo može učinkovito blokirati i provesti. Pod gore navedenim uvjetima, odaberite optički spoj-tip utora sa širokim prorezom za svjetlo.
3. Izgled žljeb-optičke spojnice (fotoelektrični prekidač): s rupom za pričvršćivanje i s rupom za pričvršćivanje, odaberite prema stvarnoj situaciji.
4. Položaj ugradnje: Prilikom ugradnje fotoelektričnog senzora, vanjski promjer nazubljenog diska za otkrivanje trebao bi premašiti optičku os optičke spojnice s utorom- za 1-2 mm. To može učinkovito blokirati svjetlost.

1. Fotoelektrični prekidači s utorima također su beskontaktni poput blizinskih prekidača, ali se fotoelektrični prekidači s utorima razlikuju od blizinskih prekidača. Prekidači blizine imaju veliku udaljenost detekcije i mogu detektirati velike udaljenosti (desetke metara). Imaju visoku točnost detekcije i mogu detektirati male objekte, a široko su korišteni. Prorez za fotoelektriku je širine 5 mm, koji se može podesiti prema potrebama i parametrima.

2. U usporedbi s prekidačima za blizinu, na fotoelektrične prekidače s utorima više utječe udaljenost, ali točnost detekcije je također vrlo visoka i oni neće oštetiti otkriveni objekt. Udaljenost detekcije blizinskih prekidača je vrlo velika i beskontaktna, tako da neće oštetiti detektirani objekt i na njih detektirani objekt ne utječe.

3. Fotoelektrični prekidači s utorom, kao i drugi prekidači za blizinu, mogu otkriti-pokretne objekte velikom brzinom jer nema mehaničkog pomicanja.
