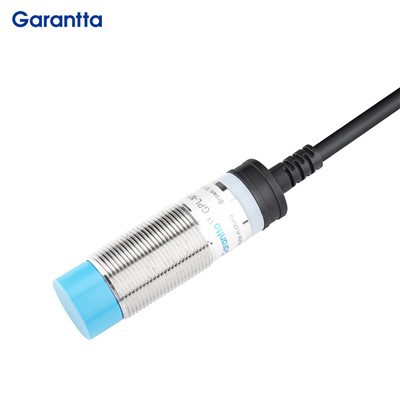

PNP prekidač blizine

NPN PNP Proximity Switch radi na principu elektromagnetske indukcije. Sastoje se od željezne jezgre sa zavojnicom i dvije elektrode postavljene na jezgru. Kada se metalni objekt ili meta približi senzoru, on mijenja magnetsko polje, uzrokujući promjenu struje između elektroda, što zauzvrat pokreće izlazni signal.

Induktivni senzori blizine osjetljivi su na metalne predmete, ali su neučinkoviti u otkrivanju ne-metalnih objekata.

Tijekom instalacije i upotrebe, izbjegavajte izlaganje senzora jakim magnetskim poljima ili visokim temperaturama kako biste spriječili pogoršanje njegovih performansi.

Prilikom odabira senzora odaberite odgovarajući model i specifikacije na temelju specifičnog scenarija primjene i zahtjeva.

• Sveobuhvatan asortiman proizvoda, pogodan za različite primjene.
• Brz odgovor, visoko{0}}precizno otkrivanje.
• Prilagodljiv izgled, normalno otvoren i normalno zatvoren integrirani dizajn.
• Otporan na vodu i ulja-, visoka osjetljivost, širok raspon primjene.
• Čvrst, pouzdan, stabilan i dugotrajan-.

Prekidači blizine su vrsta senzora. Imaju različite konfiguracije ožičenja. Najčešća je tro-žična veza. Dvo-žična veza je relativno jednostavna, a četvero-žična veza također se temelji na tro-žičnoj vezi. Dostupne su sljedeće vrste:

1. Dvo-žični senzor:

NE (normalno otvoren)

NC (normalno zatvoreno)

Napomena: dvo{0}}žične veze dijele se na AC (izmjeničnu struju) i DC (istosmjernu struju).

2. Tro-žični senzor:

NPN - NE (Normalno otvoren)

NPN - NC (normalno zatvoreno)

PNP - NE (normalno otvoren)

PNP - NC (normalno zatvoreno)

3. Senzor s četiri-žice:

NPN (NO + NC) normalno otvoren + normalno zatvoren

PNP (NO + NC) normalno otvoren + normalno zatvoren

• Operativni proces tipa NPN

NPN Proximity Switch koristi se s pozitivnom zajedničkom točkom (COM). Unutarnji prekidač u senzoru povezuje izlaznu liniju signala OUT na GND (0V) priključak za napajanje "-", što je ekvivalentno niskoj-razini OUT izlaznog signala.

NPN (NO) normalno otvoren: Kada nema signala, izlazna linija signala OUT je odspojena od GND (0V) priključka napajanja "-", što je ekvivalentno otvorenom signalnom izlazu. Kada se aktivira signal, izlazna linija signala OUT spojena je na terminal GND (0V) napajanja "-", emitirajući nisku-razinu 0V.

NPN (NC) normalno zatvoren: kada nema signala, izlazna linija signala OUT emitira nisku-razinu 0V, što je ekvivalentno GND-u. Kada se aktivira signal, izlazna linija signala OUT se odvaja od GND (0V) priključka napajanja "-", što je ekvivalentno otvorenom signalnom izlazu.

• Radni proces tipa PNP

PNP Proximity Switch ima zajedničku negativnu točku (COM). Unutarnji prekidač u senzoru povezuje signalnu liniju OUT na + priključak VCC (+V) napajanja, učinkovito uzrokujući izlaz OUT signala visoke razine.

PNP (NO) normalno otvoren: Kada se blizinska sklopka ne aktivira signalom, signalna linija OUT je odspojena od + terminala VCC (+V) napajanja, učinkovito uzrokujući da izlaz OUT signala bude prazan. Kada se aktivira signal, izlazni napon je isti kao + terminal VCC (+V) napajanja, što znači da je signalna linija OUT spojena na + terminal VCC (+V) napajanja, izlazeći visoku razinu.

PNP (NC) normalno zatvoren: kada se blizinska sklopka ne aktivira signalom, izlazni napon je isti kao na + terminalu VCC (+V) napajanja, što znači da je signalna linija OUT spojena na + terminal VCC (+V) napajanja, izlazeći visoku razinu. Kada se aktivira signal, signalna linija OUT je odspojena od + terminala VCC (+V) napajanja, učinkovito uzrokujući da izlaz OUT signala bude prazan.
