Igličasta sonda termoelementa

Igličasta sonda termoelementa
Detalji:
1. Dizajn-tipa sonde, sa svojom dugom strukturom-nalik štapu, omogućuje izravno umetanje duboko u tekući, praškasti ili plinoviti medij, zaobilazeći površinska ili rubna područja, i točno mjerenje stvarne temperature u središtu ili određenoj dubini medija. To je njegova ključna prednost u odnosu na-površinske termoparove
2. U usporedbi s termoparovima tipa -matice koji zahtijevaju bazu za ugradnju s navojem, termoparovi tipa sonde- obično imaju glatku šipku s jednostavnom kopčom za pričvršćivanje ili brtvenim rukavcem, što rezultira jednostavnijom strukturom i nižim troškovima proizvodnje
3. Duljina umetanja sonde (od desetaka milimetara do nekoliko metara) i promjer (tanak kao 1 mm) nude vrlo širok raspon izbora. Korisnici mogu fleksibilno odabrati najprikladniji model na temelju dubine spremnika, ograničenja prostora ili zahtjeva za brzinom odziva (tanje sonde reagiraju brže), omogućujući prilagođeno mjerenje
Pošaljite upit
Preuzimanje datoteka
Opis
Tehnički parametri
Veličina i ožičenje

Princip mjerenja temperature igličaste termoparne sonde temelji se na Seebeckovom učinku. Sastoji se od dva različita metalna vodiča (obično nikl-krom i nikl-silicij) zavarena zajedno na jednom kraju kako bi formirali "mjerni spoj" (vrući spoj), dok drugi kraj ostaje otvoren ili spojen na instrument kako bi se formirao "referentni spoj" (hladni spoj). Kada postoji temperaturna razlika između mjernog i referentnog spoja, u krugu se stvara slab napon (termoelektrični potencijal) proporcionalan temperaturnoj razlici. Mjerenjem ovog napona može se izračunati temperatura na mjernom spoju.



Prednosti



1. Robustan i izdržljiv: Termoparovi su izdržljivi uređaji s dobrom otpornošću na udarce i vibracije te su prikladni za opasna i teška okruženja.

2. Brzi odziv: Zbog svoje male veličine i niskog toplinskog kapaciteta, termoparovi brzo reagiraju na temperaturne promjene, posebno kada je osjetni spoj izložen. Oni reagiraju na temperaturne promjene u roku od nekoliko stotina milisekundi.

3. Bez samo-zagrijavanja: Budući da igličasta sonda termoelementa ne zahtijeva izvor pobude, nije sklona samo-zagrijavanju i sama je po sebi sigurna.

probe thermocouple type K 1

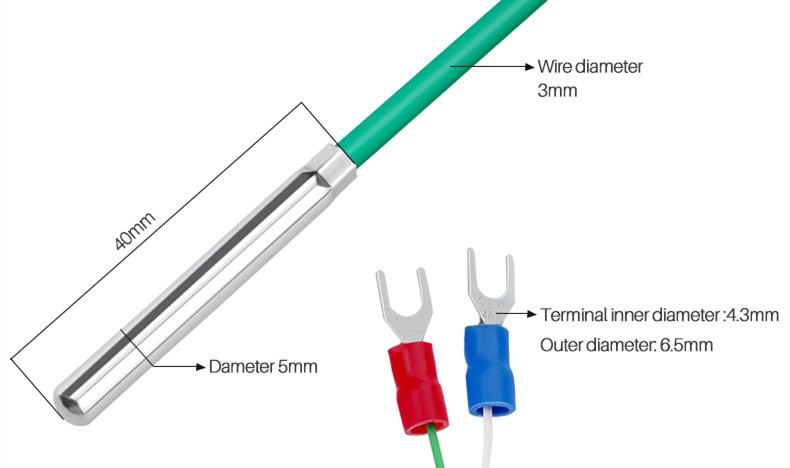

probe thermocouple type K 3

FAQ



P: Koje su uobičajene vrste sondi za igličastu termopar sondu? Kako odabrati jedan na temelju scenarija primjene?



O: Stil i materijal sonde ključni su čimbenici odabira, koji uglavnom ovise o izmjerenom mediju, rasponu temperature i okolišu.

Prema materijalu i zaštitnoj cijevi:

Nehrđajući čelik (npr. 304, 316L): Najčešće korišten, pogodan za većinu tekućina, plinova i blago korozivnih okruženja, s ograničenjem temperature od približno 900 stupnjeva.

Visoko{0}}temperaturni nehrđajući čelik/legura Inconel: koristi se za više temperature (npr. iznad 1200 stupnjeva) ili jako oksidirajuća okruženja.

S -antikorozivnim premazom (npr. PTFE/teflon): prikladno za visoko korozivne tekućine kao što su jake kiseline i baze.

Prema obliku sonde i načinu ugradnje:

Ravna sonda: Opća namjena, koristi se za umetanje u tekućine, zrak ili cijevi.

Savijena/desno{0}}kutna sonda: pogodna za ugradnju u skučene prostore ili u određenim smjerovima.

Vrsta ugradnje s navojem: fiksiran na opremu ili cijevi putem navoja (npr. M6, G1/2"), osiguravajući dobro brtvljenje i sprječavajući odvajanje.

S montažnom prirubnicom: Koristi se za velike spremnike ili cijevi koje zahtijevaju sigurno pričvršćivanje i dobro brtvljenje.

Prijedlozi za odabir:

Mjerenje tekućina/dubina umetanja: Odaberite ravnu sondu dovoljne duljine, od materijala-otpornog na koroziju.

Mjerenje plina/pare u cijevima: Dajte prednost modelima s navojima ili prirubnicama kako biste osigurali brtvljenje.

Mjerne površine ili ograničeni prostori: Mogu se koristiti savijene ili šiljaste sonde.

Zahtjevi za visoko-frekvencijski odziv: Odaberite oklopljene, šiljaste sonde malog-promjera.



P: Što uzrokuje nasumično skakanje vrijednosti temperature indeksnog mjerača sonde s igličastim termoparom?



O: 1. Ožičenje nije čvrsto
2. Mjerna linija je oštećena, uzrokujući povremeni prekid kruga ili uzemljenje.
3. Nedovoljna instalacija ili vanjske vibracije
4. Vanjske smetnje


P: Odgovara li indeksna tablica tipa igličastog termoelementa sonde K- stvarnoj temperaturi?



O: Temperatura koja odgovara tablici indeksiranja termoelemenata tipa K- nije stvarna temperatura. Tablica indeksiranja termoelementa odražava temperaturu radnog kraja (vrućeg kraja) kada je referentna temperatura kraja (hladnog kraja) 0 stupnjeva.
Ako se elektromotorna sila termoelementa dobije kada temperatura referentnog terminala nije 0 stupnjeva, vrijednost milivolta koja odgovara temperaturi referentnog terminala treba se pronaći iz tablice stupnjevanja u skladu sa zahtjevima zakona srednje temperature termopara, a zatim se koristiti za dodavanje referentne vrijednosti milivolta termopara dobivene kada krajnja temperatura nije 0 stupnjeva, i na kraju se odgovarajuća radna krajnja temperatura nalazi u maturalna tablica pomoću dodanog rezultata.
Ovaj postupak korištenja zakona srednje temperature termoelementa je proces kompenzacije hladne-krajnje temperature termoelementa.



Popularni tagovi: igličasta termoelementna sonda, Kina igličasta termoelementarna sonda proizvođači, dobavljači, tvornica, Senzor temperature za automatizaciju kuće, senzor temperature za proizvodnju, senzor temperature za IoT, senzor temperature za praćenje, senzor temperature za opremu za praćenje brzine, senzor temperature za upravljačku opremu

Specifikacije termoelementa tipa K-




Model Naziv proizvoda Materijal žice Linijska koža Promjer žice
(MM)		 Specifikacije jezgre žice duljina
(MM)		 Oznaka diplome Stvarna temperatura primjene
( stupanj )		 toplinski vodič Materijal toplinskog vodiča Veličina toplinskog vodiča
(MM)		 Materijal matice Nit Veličina matice Priključni terminal Veličina priključnog terminala
(MM)		 Opružni materijal Veličina opruge
(vanjski promjer * duljina MM)		 Izolirano/{0}}neizolirano
TS-L0530-05 Termopar tipa sonde tipa K- KX nikal krom nikal silicij pleten od nehrđajućeg čelika 2*3 7*0.2 500 K 0-250 Glavna cijev 304 nehrđajući čelik 5*0.3*30       Crvena i plava SV vilica 20*6.5/4.3*0.5     ne{0}}izoliran
TS-L0530-10 Termopar tipa sonde tipa K- KX nikal krom nikal silicij pleten od nehrđajućeg čelika 2*3 7*0.2 1000 K 0-250 Glavna cijev 304 nehrđajući čelik 5*0.3*30       Crvena i plava SV vilica 20*6.5/4.3*0.5     ne{0}}izoliran
TS-L0530-15 Termopar tipa sonde tipa K- KX nikal krom nikal silicij pleten od nehrđajućeg čelika 2*3 7*0.2 1500 K 0-250 Glavna cijev 304 nehrđajući čelik 5*0.3*30       Crvena i plava SV vilica 20*6.5/4.3*0.5     ne{0}}izoliran
TS-L0530-20 Termopar tipa sonde tipa K- KX nikal krom nikal silicij pleten od nehrđajućeg čelika 2*3 7*0.2 2000 K 0-250 Glavna cijev 304 nehrđajući čelik 5*0.3*30       Crvena i plava SV vilica 20*6.5/4.3*0.5     ne{0}}izoliran
TS-L0540-05 Termopar tipa sonde tipa K- KX nikal krom nikal silicij pleten od nehrđajućeg čelika 2*3 7*0.2 500 K 0-250 Glavna cijev 304 nehrđajući čelik 5*0.3*40       Crvena i plava SV vilica 20*6.5/4.3*0.5     ne{0}}izoliran
TS-L0540-10 Termopar tipa sonde tipa K- KX nikal krom nikal silicij pleten od nehrđajućeg čelika 2*3 7*0.2 1000 K 0-250 Glavna cijev 304 nehrđajući čelik 5*0.3*40       Crvena i plava SV vilica 20*6.5/4.3*0.5     ne{0}}izoliran
TS-L0540-15 Termopar tipa sonde tipa K- KX nikal krom nikal silicij pleten od nehrđajućeg čelika 2*3 7*0.2 1500 K 0-250 Glavna cijev 304 nehrđajući čelik 5*0.3*40       Crvena i plava SV vilica 20*6.5/4.3*0.5     ne{0}}izoliran
TS-L0540-20 Termopar tipa sonde tipa K- KX nikal krom nikal silicij pleten od nehrđajućeg čelika 2*3 7*0.2 2000 K 0-250 Glavna cijev 304 nehrđajući čelik 5*0.3*40       Crvena i plava SV vilica 20*6.5/4.3*0.5     ne{0}}izoliran
TR-L0530-05 Termopar tipa sonde tipa K- KX nikal krom nikal silicij Silikagel 3 7*0.2 500 K 0-200 Glavna cijev 304 nehrđajući čelik 5*0.3*30       Crvena i plava SV vilica 20*6.5/4.3*0.5     ne{0}}izoliran
TR-L0530-10 Termopar tipa sonde tipa K- KX nikal krom nikal silicij Silikagel 3 7*0.2 1000 K 0-200 Glavna cijev 304 nehrđajući čelik 5*0.3*30       Crvena i plava SV vilica 20*6.5/4.3*0.5     ne{0}}izoliran
TR-L0530-15 Termopar tipa sonde tipa K- KX nikal krom nikal silicij Silikagel 3 7*0.2 1500 K 0-200 Glavna cijev 304 nehrđajući čelik 5*0.3*30       Crvena i plava SV vilica 20*6.5/4.3*0.5     ne{0}}izoliran
TR-L0530-20 Termopar tipa sonde tipa K- KX nikal krom nikal silicij Silikagel 3 7*0.2 2000 K 0-200 Glavna cijev 304 nehrđajući čelik 5*0.3*30       Crvena i plava SV vilica 20*6.5/4.3*0.5     ne{0}}izoliran
TR-L0540-05 Termopar tipa sonde tipa K- KX nikal krom nikal silicij Silikagel 3 7*0.2 500 K 0-200 Glavna cijev 304 nehrđajući čelik 5*0.3*40       Crvena i plava SV vilica 20*6.5/4.3*0.5     ne{0}}izoliran
TR-L0540-10 Termopar tipa sonde tipa K- KX nikal krom nikal silicij Silikagel 3 7*0.2 1000 K 0-200 Glavna cijev 304 nehrđajući čelik 5*0.3*40       Crvena i plava SV vilica 20*6.5/4.3*0.5     ne{0}}izoliran
TR-L0540-15 Termopar tipa sonde tipa K- KX nikal krom nikal silicij Silikagel 3 7*0.2 1500 K 0-200 Glavna cijev 304 nehrđajući čelik 5*0.3*40       Crvena i plava SV vilica 20*6.5/4.3*0.5     ne{0}}izoliran
TR-L0540-20 Termopar tipa sonde tipa K- KX nikal krom nikal silicij Silikagel 3 7*0.2 2000 K 0-200 Glavna cijev 304 nehrđajući čelik 5*0.3*40       Crvena i plava SV vilica 20*6.5/4.3*0.5     ne{0}}izoliran
